Схема плавного включения светодиодной подсветки
Наверное многим хотелось добавить в свое авто что-то новое, сегодня я расскажу как сделать это без особых затрат и технических изменений в конструкции автомобиля.
Устройство которое я сегодня хочу вам представить это не большая схема регулировки запуска и выключения нагрузки, в нашем случае осветительных приборов, освещения салона, подсветки приборной панели и т.д. Наше устройство позволит плавно включать и выключать любую из перечисленных нагрузок. Согласитесь куда приятнее когда при включении зажигания мы видим не резкое включение подсветки приборной панели, а плавный розжиг. То же можно сказать и о освещении салона и осветительных приборах.

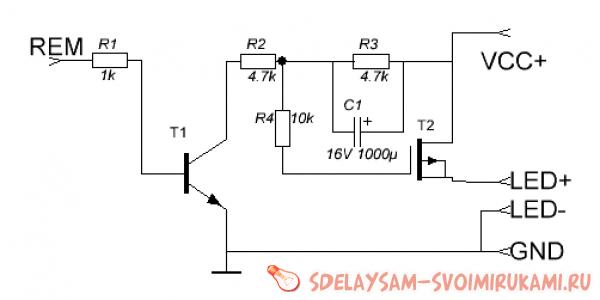

От слов перейдем к делу и перед тем как начать сборку предлагаю ознакомиться со схемой:

Плавное включение и выключение нагрузки


Для начала расскажу о том как она подключается. К VCC+ нам необходимо подвести постоянные 12 В от аккумулятора которые и будут питать нашу нагрузку. К REM мы подключаем те 12 В которые появляются после включения зажигания, именно они и будут инициировать розжиг и по их исчезновению схема будет гасить освещение. Соответственно к контактам LED+ LED- мы подключаем нашу нагрузку (в моем случае светодиоды)
В качестве транзистора Т1 я использовал BC817 (аналог КТ503В) в качестве Т2 я взял IRF9540S. Если вы захотите увеличить время розжига вам необходимо увеличить номинал R2, для уменьшения соответственно понизить. Для управления временем гашения аналогичную операцию необходимо проделать с резистором R3.
Теперь можно переходить к сборке. Для уменьшения размеров устройства я использовал поверхностный монтаж.

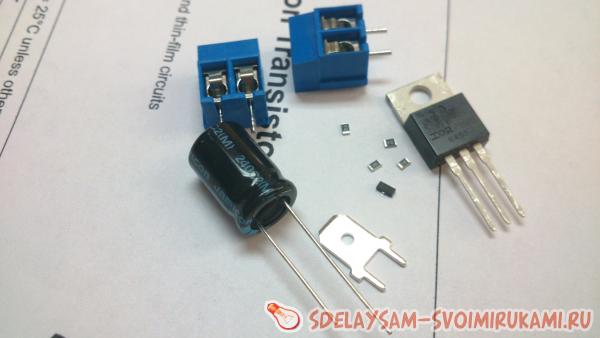

Вот весь набор элементов, которые мне понадобились:

Плавное включение и выключение нагрузки

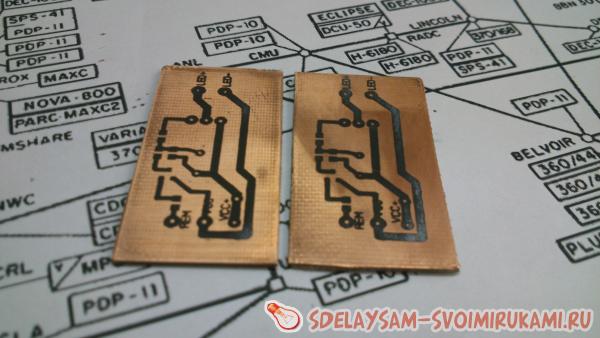

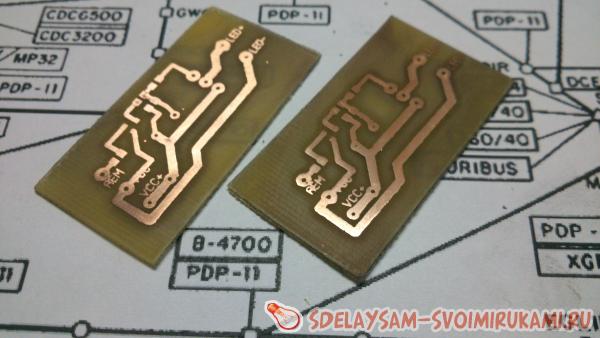

Платы были изготовлены по «ЛУТ» технологии из одностороннего текстолита.

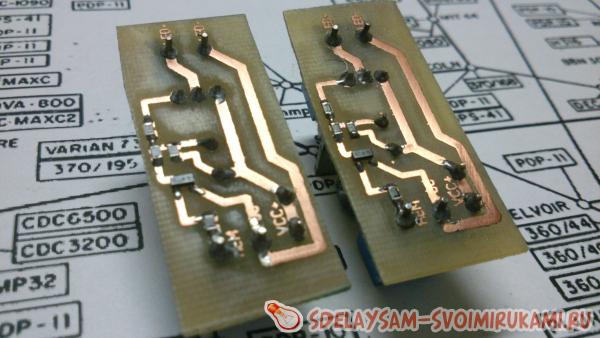

Плавное включение и выключение нагрузки

Плавное включение и выключение нагрузки

Плавное включение и выключение нагрузки

Плавное включение и выключение нагрузки

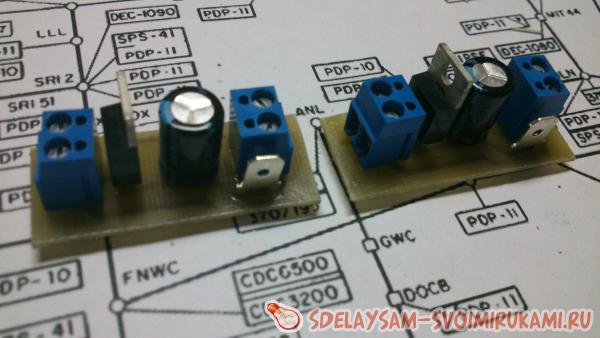

Вот такое компактное устройство способное добавить эстетичности нашему автомобилю мы получили в итоге.

Расходы:
1. Резисторы 0,25 руб\шт. х4 = 1 Руб
2. BC817 = 3 руб.
3. IRF9540S = 35 руб
4. Конденсатор 8 руб
5. Клеймы 21,5

Итог: Всего за 70 руб. мы получаем довольно интересное устройство.
P. S. Видео с работой устройства:

Источник: http://www.sdelaysam-svoimirukami.ru/1004-plavnoe-vklyuchenie-i-vyklyuchenie-nagruzki.html
Категория: АВТО & МОТО | (05.03.2015)
Просмотров: 818 | Теги: плавного, led, ПРИБОРНОЙ, Авто, подсветки, панели, Схема, включения, светодиодной | Рейтинг: 5.0/1
