Амперметр 0...1,000А постоянного тока [w2][RU]

Конструктор EK-3488Kit - цифровой встраиваемый амперметр / вольтметр / милливольтметр постоянного тока


Конструктор EK-3488Kit - цифровой встраиваемый амперметр / вольтметр / милливольтметр постоянного тока

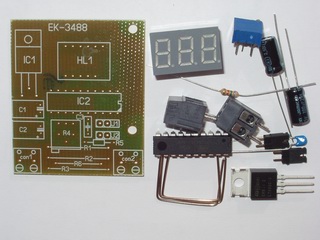

Печатная плата и набор всех необходимых деталей для самостоятельной сборки цифрового встраиваемого амперметра/вольтметра/милливольтметра.

EK-3488Kit - цифровой встраиваемый амперметр/вольтметр/милливольтметр постоянного тока


Печатная плата и набор всех необходимых деталей для самостоятельной сборки цифрового встраиваемого амперметра/вольтметра/милливольтметра постоянного тока



http://www.dessy.ru/include/images/ware/EK-3488KIT_1.JPG
http://www.dessy.ru/include/images/ware/EK-3488KIT_2.GIF

Технические характеристики:

Параметр Значение
Напряжение питания 6В…20В (25В)
Потребляемый ток в любом из режимов 0,07A...0,08A
Режим А = диапазон измеряемых токов 0...9,99А
Режим А = дискретность измерения 0,01А
Режим А = погрешность измерения 0,5%
Режим B = диапазон измеряемых напряжений 0...999мВ
Режим B = дискретность измерения 1мВ
Режим B = погрешность измерения 0,5%
Режим C = диапазон измеряемых напряжений 0...9,99 В
Режим C = дискретность измерения 10мВ
Режим C = погрешность измерения 0,5%

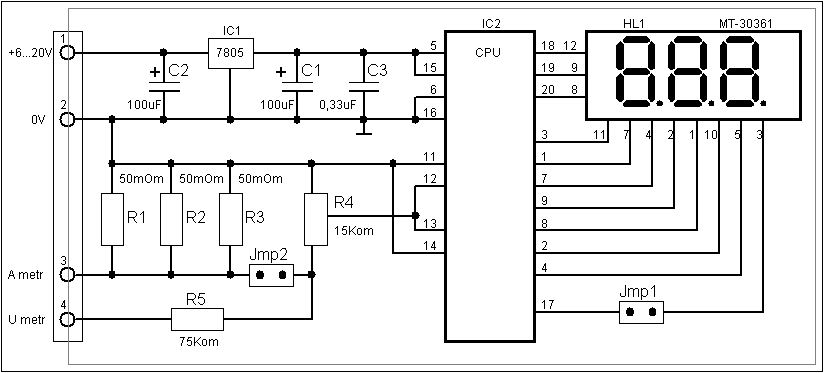

Перечень элементов:

Позиция Номинал Количество
HL1 MT-30361 (трехразрядный, семисегментный) 1шт
IC1 KIA7805 1шт
IC2 Attiny26L (запрограммированный) 1шт
C1, C2 100 x 25B 2шт
C3 0,33мкФ 1шт
R1, R2, R3 0,05 Ом 3шт
R4 15 Ком (подстроечный) 1шт
R5 75 КОм 1шт
J1, J2 Джампер + PLS2 2шт
Con1, Con2 Клемник 2шт
  Печатная плата 1шт

Описание

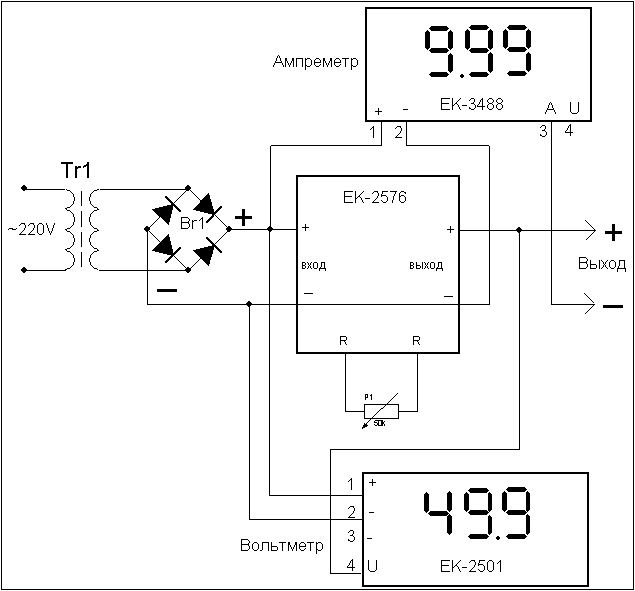

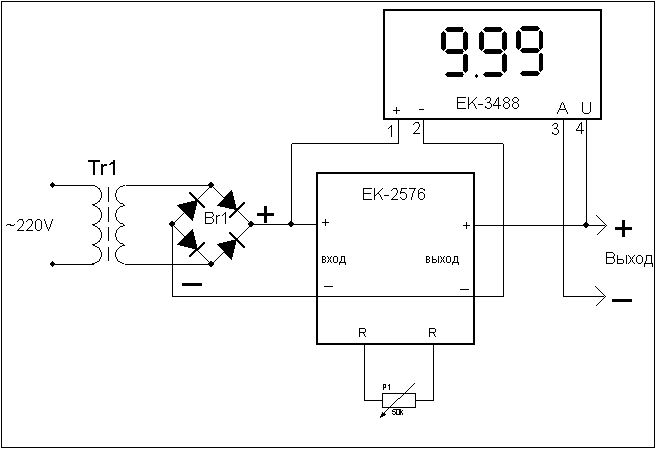

Прибор питается от источника постоянного тока, напряжением от 6В до 20В (контакт 1 плюс питания, контакт 2 общий). Возможно питание при 25В, но в этом случае требуется установить небольшой радиатор на интегральный стабилизатор IC1.

Модуль может работать в одном их трех режимов:

Режим А – Амперметр постоянного тока с диапазоном измеряемых токов от 0 до 9,99Ампер. (J1-замкнут, J2-замкнут, измерение тока происходит между контактами модуля 2 и 3). Измерение тока может возможно в обоих полярностях. В прямой полярности прибор отображает значение протекающего тока через шунт R1+R2+R3. При измерении тока в обратной полярности, разделяющая точка индикатора HL1 мигает с частотой 3…4 Гц. Возможность измерения токов в обоих полярностях, позволяет использовать прибор с системах с использованием аккумуляторов, для контроля зарядного и разрядного токов.

Режим В - Вольтметр постоянного тока с диапазоном измеряемых напряжений от 0 до 999 милливольт. Измерение возможно в любой полярности. (J1-разомкнут, J2- разомкнут, измерение напряжения происходит между контактами модуля 2 и 4).

Режим С - Вольтметр постоянного тока с диапазоном измеряемых напряжений от 0 до 9.99 Вольт (J1-замкнут, J2- разомкнут, измерение напряжения происходит между контактами модуля 2 и 4, но к контакту 4 нужно последовательно установить резистор 510Ком… 750Ком). При измерении напряжения в обратной полярности, разделяющая точка индикатора HL1 мигает с частотой 3…4 Гц. При измерении напряжения в прямой полярности – точка не мигает.

Одновременно прибор не может работать более чем в одном режиме.

Под каждый из режимов работы требуется подстройка резистора R4.

Модуль поставляется настроенным в режима А (Амперметр).


Порядок сборки устройства

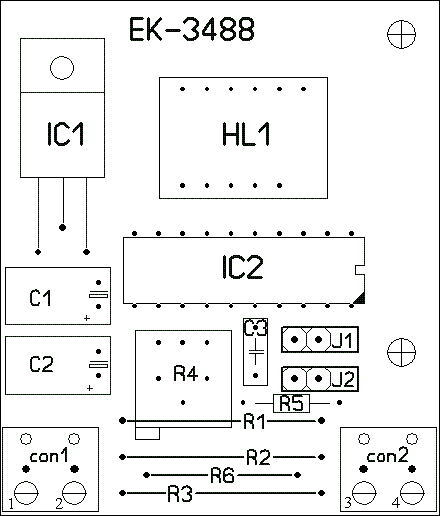

1. Установить и запаять элементы в печатную плату, используя нейтральный флюс типа ЛТИ-120.

2. Проверить правильность монтажа.

3. Удалить спиртом или ацетоном остатки флюса с печатной платы.

4. Установить джампера J1 и J2 в соответствии с выбранным режимом работы.

5. Подать питание на контакты модуля, подключить источник измеряемого напряжения или тока (в зависимости от выбранного режима), резистором R4 откалибровать показания EK-3488 по образцовому вольтметру/амперметру.

6. Заклеить движок резистора R1 клеем или лаком, во избежание раскалибровки прибора, в процессе его эксплуатации.


http://www.dessy.ru/include/images/ware/EK-3488KIT_2.JPG
http://www.dessy.ru/include/images/ware/EK-3488KIT_3.JPG

Внимание! При подключении соблюдайте полярность!
